A Mecânica Geral é uma das bases da engenharia e da física, e um dos seus primeiros tópicos é a estática. Nessa área, estudamos o equilíbrio dos corpos, sejam eles pontos materiais ou corpos extensos. Um conceito fundamental é a decomposição de forças e a manipulação de vetores, essenciais para analisar situações de equilíbrio. Quando as forças atuam em cabos, recebem o nome de trações.
Momento de uma Força
O momento de uma força, também conhecido como torque, mede a capacidade de uma força de provocar rotação em um objeto em torno de um ponto ou eixo. O ponto de referência é chamado de polo. O sinal do momento indica o sentido da rotação: positivo para o sentido anti-horário (como a convenção dos ângulos) e negativo para o sentido horário.
Momento em Relação a Eixos
O momento também pode ser calculado em relação a um eixo. Nesse caso, apenas as componentes da força que não passam pelo eixo contribuem para o momento — forças aplicadas diretamente sobre o eixo não geram momento.

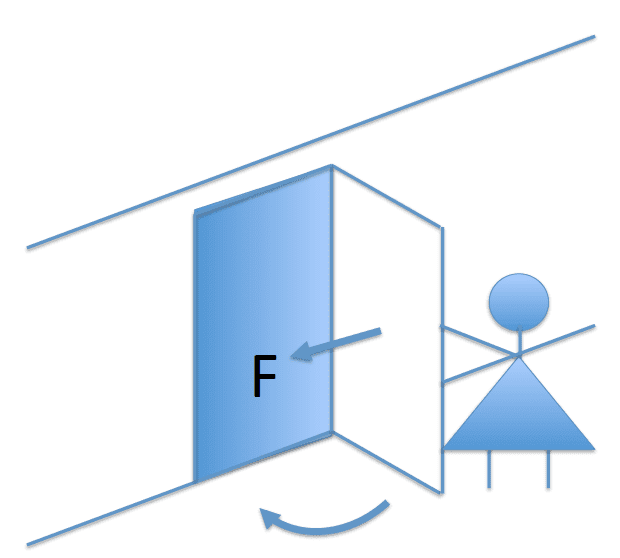

Um exemplo cotidiano é abrir ou fechar uma porta: o momento é definido em relação ao eixo das dobradiças.

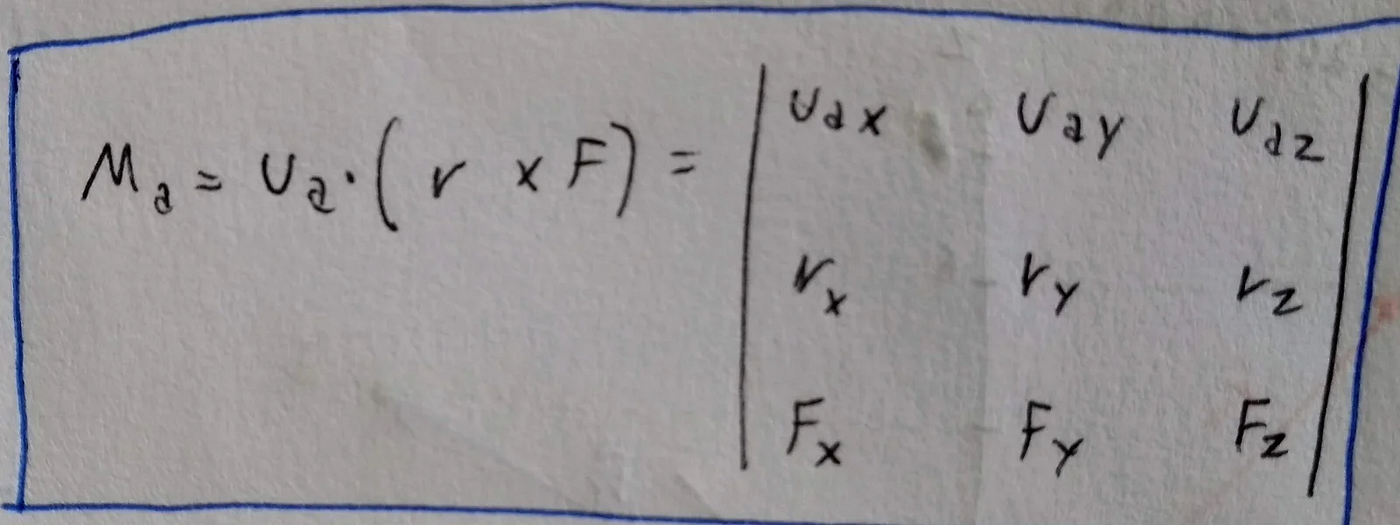

A fórmula geral para calcular o momento em relação a um eixo qualquer é:
Onde:
- M_a é o momento em relação ao eixo a,

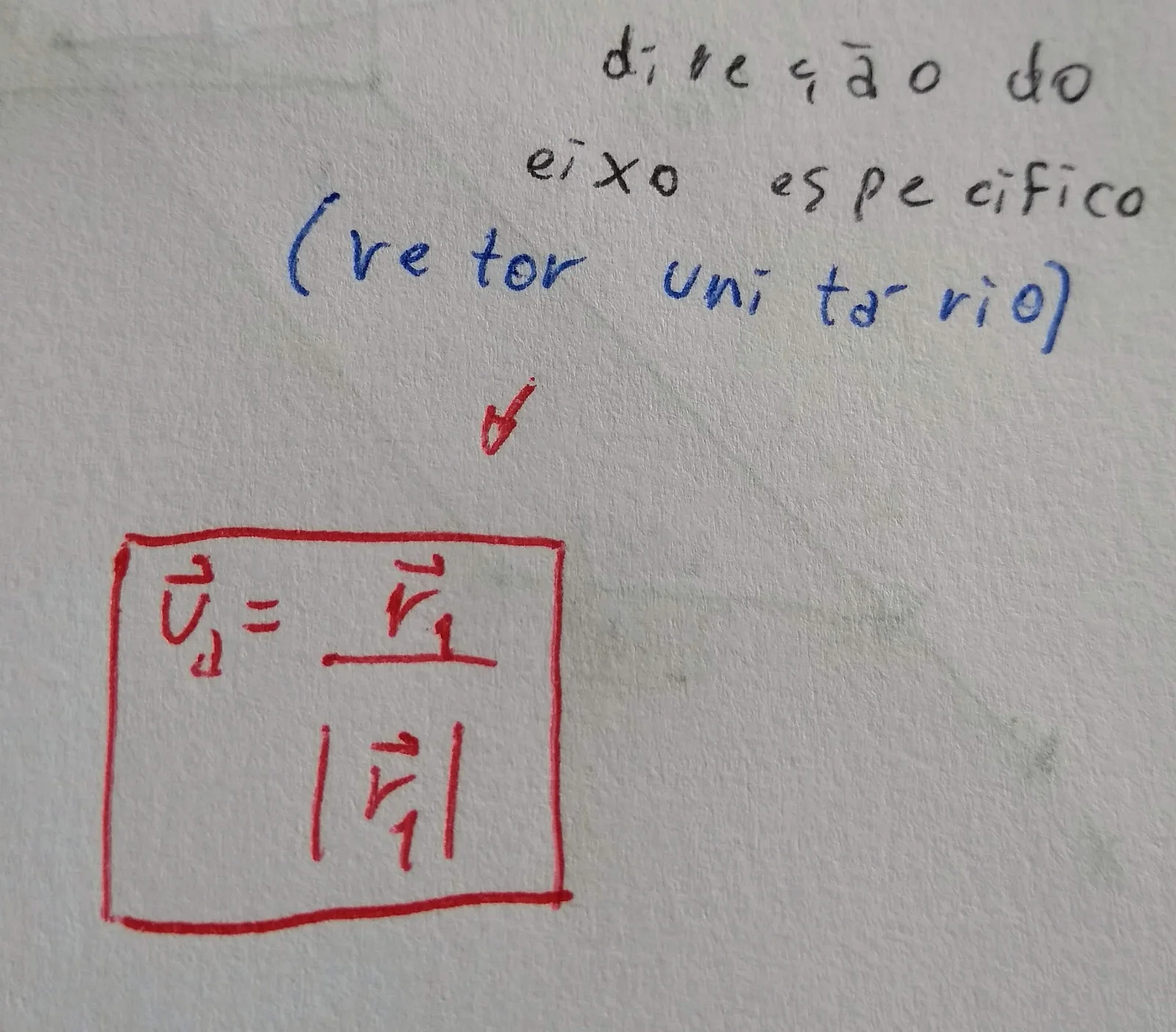

- U_a é o vetor unitário na direção do eixo, calculado por:
- r é o vetor posição (ou braço de alavanca), que liga um ponto do eixo a um ponto da linha de ação da força,
- F é a força, representada em sua forma vetorial.
Dicas Gerais para Resolver Problemas em 2D
- Faça sub-desenhos para visualizar melhor os ângulos e decompor as forças em cada eixo.
- Nomeie as componentes das forças (F1x, F1y, F1z, etc.) e já calcule seus valores usando seno ou cosseno.
- Monte as expressões dos somatórios das forças em x, y e z. Escreva, por exemplo, SUM(Fx) = … para manter a organização.
- Se for solicitado o módulo da força resultante, calcule-o agora.

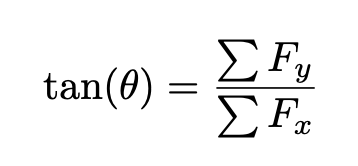

- Para determinar a direção, utilize a tangente:
Dicas para Problemas em 3D
- Nomeie os pontos e registre suas coordenadas.
- Escreva os vetores necessários a partir dos pontos identificados.
- Calcule o módulo de cada vetor.
- Normalize os vetores (especialmente de forças ou tensões), usando a expressão abaixo. Assim, você terá um vetor unitário multiplicado pelo módulo desconhecido.
5. Se o sistema estiver em equilíbrio, utilize as condições de equilíbrio, montando as equações dos somatórios das forças em cada direção.
6. Normalmente, você terá três equações com três incógnitas. Use métodos de soma ou subtração de equações para eliminar incógnitas e encontrar as soluções.
